Индикаторы угла поворота лопастей (шага) гребного винта

Complee KLY-Cxx-XE

увеличение изображения
Документация

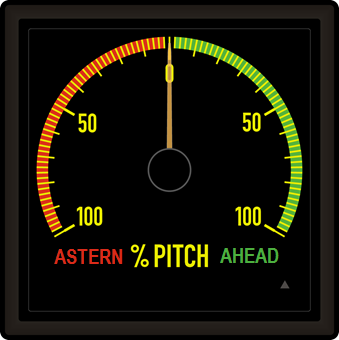

Индикаторы угла поворота лопастей (шага) гребного винта (приборы Complee серии KLY-Cxx-XE) — это устройства, которые позволяют контролировать угол наклона лопастей винта относительно плоскости вращения. Угловой шаг лопастей гребного винта существенно влияет на эффективность работы судна, его скорость и маневренность. Устройства представляют собой щитовые вольтметры и амперметры постоянного тока с регулируемой подсветкой шкалы. В приборах для обработки и нормализации сигнала используется микропроцессор. Отклонение стрелки прибора 0-250°. Приборы могут производиться в габаритных размерах 72х72мм, 96х96мм, 144х144мм, 192х192мм.

Приборы получают измерительный сигнал от датчика угла положения лопастей. Индикаторы шага гребного винта обычно устанавливаются на судне в рулевой рубке (судовом мостике). Приборы могут иметь различный диапазон измерений и дизайн шкалы. Эта информация указывается при заказе устройств.

Судовые индикаторы угла поворота лопастей (шага) гребного винта обычно устанавливаются в нескольких ключевых местах на судне:

  • На ходовом мостике;
  • В машинном отделении;
  • На локальной панели управления гребным винтом;

Пример заказа: KLY-C96-XE, вход -10…0…10В, шкала -100-0-100% (эскиз прилагается).
