Аксиометры винторулевой колонки Complee KLY-C-X

KLY-Cxx-X

Документация

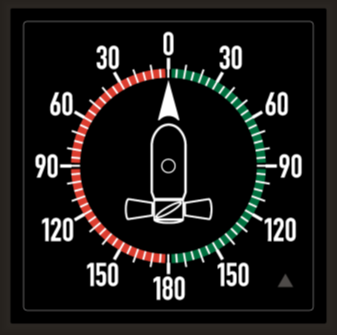

Аксиометры (приборы Complee серии KLY-Cxx-X) предназначены для индикации угла положения винторулевой колонки морского судна и представляют собой щитовые вольтметры и амперметры постоянного тока с регулируемой подсветкой шкалы. В приборах для обработки и нормализации сигнала используется микропроцессор. Отклонение стрелки прибора 0-360°. В качестве индикатора в устройствах используется диск. Приборы могут производиться в габаритных размерах 72х72мм, 96х96мм, 144х144мм, 192х192мм.

Приборы получают измерительный сигнал от датчика положения винторулевой колонки (ВРК). Разновидностью ВРК является азимутальное подруливающее устройство, выдвижного или навесного типа. Аксиометры обычно устанавливаются на судне в рулевой рубке (судовом мостике) и показывают в градусах положение винторулевой колонки по отношению к диаметральной плоскости морского судна. Приборы могут иметь различный диапазон измерений и дизайн шкалы. Эта информация указывается при заказе аксиометров.

Судовые аксиометры должны устанавливаться на каждом посту управления винторулевой колонкой:

Перед штурвалом;
На крыльях ходового мостика;
В машинном отделении;
В румпельном отделении;

Пример заказа: KLY-C144-X, вход 4-20мА, шкала 0-180 градусов (эскиз прилагается).
