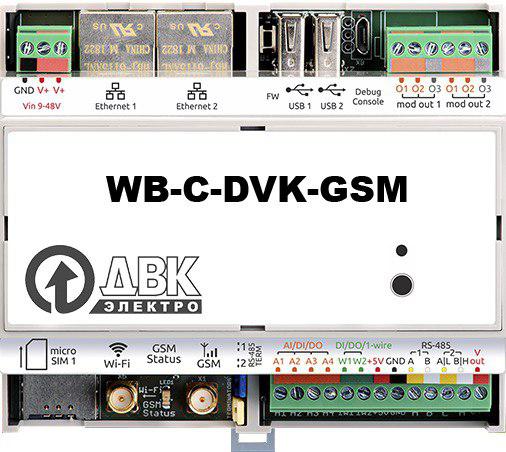

Устройства для мониторинга SN1-DVK / SN2-DVK / WB-C-DVK

Конфигурируемые устройства SN1-DVK и WB-C-DVK предназначены для контроля работы удаленных объектов.

Варианты режимов работы устройств:

-Только SMS информирование/управление

-SMS информирование/управление и мониторинг/управление посредством Webdata.live

-Только мониторинг/управление посредством Webdata.live

В режиме SMS информирования/управления контроль работы устройствами заключается в сравнении текущих параметров работы объектов с заданными значениями. При выходе параметров за границы, в зависимости от настройки, могут быть выполнены различные действия, например отсылка SMS сообщения абоненту, управление входами/выходами, отсылка команд по последовательным портам и т.п.

В режиме мониторинга/управления на webdata.live - Конфигурация устройства и получаемые данные от конечных устройств передаются на webdata.live, и там в зависимости от настроек webdata.live, происходит сохранение параметров в базу данных, ведение журнала событий, отображение текущих данных на мнемосхемах.

Сравнение устройств для мониторинга SN1-DVK, SN2-DVK и WB-C-DVK:

Сравнение исполнения

SN1-DVK

SN2-DVK

WB-C-DVK

Крепление на DIN-рейку

крепление на DIN-рейку идет в комплекте

крепление на DIN-рейку встроено в корпус

Размеры корпуса

67x63x28 мм

70x63x40 мм

103×87×20 мм

Входы-выходы на борту

нет

4шт DI, 7шт DO, 1шт AI

4шт или 6шт DI/DO, 4шт AI, 2шт 1-wire

Дополнительные модули расширения

нет

широкий выбор модулей расширения

GSM-модуль

да (поддержка сети 2G и 3G)

опционально (поддержка сети 2G и 3G) - указывается при заказе (код для заказа WB-C-DVK-GSM)

GSM-антенна

выносная антенна, 2.5м входит в комплект

опционально выносная 2.5м/угловая антенна c разъемом SMA

SIM-карта

необходима для работы, можно использовать свою или заказать SIM-карту с обслуживанием у DVK

необходима для работы при наличии GSM модуля, можно использовать свою или заказать SIM-карту с обслуживанием у DVK

Формат SIM-карты

Mini-SIM

Nano-SIM

Ethernet

нет

2x100 mbit/s

Напряжение питания

8-36 В DC

9-48 В DC

Рабочие температуры

-40°C ~ +80°C

-40°C .. +85°C или 0°C .. + 70°C  - указывается при заказе

Интерфейсы

1xRS-485 или 1xRS-232 (оба порта RS-485 и RS-232 имеются на устройстве, запараллелены), 1xUSB

2xRS-485 независимых (опционально возможно заказать ещё до 2xRS-232/RS-485)

Аппаратный таймер перезагрузки

да

нет

нет



Сравнение функционала

SN1-DVK

SN2-DVK

WB-C-DVK

Конфигурирование

ПО под Windows* / ПО под Windows* + Webdata.live

ПО под Windows* + локальный веб-интерфейс / ПО под Windows* + Webdata.live

Поддержка переменных, рассчитываемых значений, и арифметических выражений

да

SMS-мониторинг и управление

да (гибко настраивается)

да (гибко настраивается) (при заказе с GSM-модулем)

Удаленный мониторинг и управление подключенными выходами/выходами и устройствами по интернет, посредством webdata.live

да

Локальный мониторинг

да - отображение текущих значений (локальный http веб-сервер доступный при подключении модема к пк по usb и использовании модема конфигуратора)

да - отображение текущих значений (http веб-сервер доступный по ethernet)

Modbus master

да

Modbus slave**

да

Выполнение задач по расписанию

да

Прямое чтение удаленных устройств с ПК по CSD***

да

Прямое чтение удаленных устройств с ПК****

да

*Конфигурация создаётся пользователем в свободно распространяемом ПО под ОС Windows "Модем конфигуратор USB DVK", доступное на сайте компании.

**Modbus slave - устройство может выступать modbus-slave'ом, т.е. предоставляет доступ к сконфигурированному адресному пространству на чтение и запись (запись возможна только для команд).

***Организуется прямой канал с удаленным устройством подключенному к rs-232/rs-485, по каналу связи CSD, что обеспечивает прозрачное взаимодействие с конечным устройством.

****Организуется прямой канал с удаленным устройством подключенному к rs-232/rs-485, через сеть интернет, что обеспечивает прозрачное взаимодействие с конечным устройством. Подробное описание по ссылке. Требуется регистрация на сайте webdata.live

Документация для WB-C-DVK

Скачать программное обеспечение ModemConfig USB DVK 1.1.1.21 (для TU41-DVK, SN1-DVK, WB-C-DVK ~3.5 Мб) история изменений

Актуальная версия прошивки модема SN1-DVK: 1.1.15 история изменений
